Os pórticos podem resistir a diferentes tipos de carregamentos. Quanto melhor a capacidade de análise de uma estrutura, maior será a capacidade de utilizá-la como soluções estruturais de forma correta. Abaixo, temos uma representação de uma estrutura com diferentes tipos de cargas. Analise a estrutura indicada abaixo:

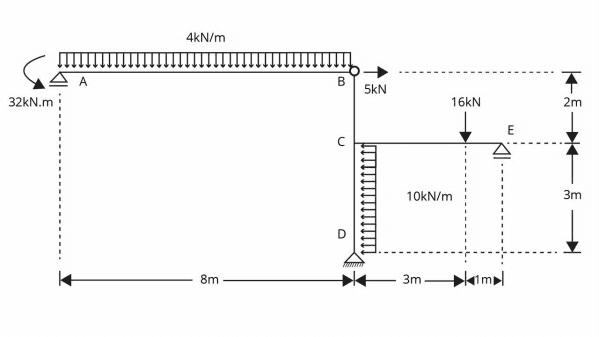

Figura – Pórtico com diferentes carregamentos
Fonte: Elaborada pelo autor.
Resolva a estrutura acima, encontrando os valores para as reações de apoio e traçando os diagramas. Analise seus resultados e assinale a alternativa correta.
Alternativas:
A) O valor do momento máximo positivo na barra AB é de 29 kN·m.
B) O valor de VD é de 29 kN.
C) O valor do momento fletor no ponto A é de 29 kN·m.
D) O valor de VE é de 16 kN.
E) O valor da reação HD é de 25 kN. ✅
Gabarito e Comentário:
Resposta correta.
Como o pórtico possui apenas o ponto D com apoio do segundo gênero, resolvendo o somatório de forças nessa direção, é possível encontrar o valor da força horizontal. Somando o valor do carregamento de 10 kN/m multiplicado pela distância de 3 m e subtraindo o carregamento horizontal de 5 kN na direção contrária, encontraremos o valor da alternativa.
