Enunciado da Questão:

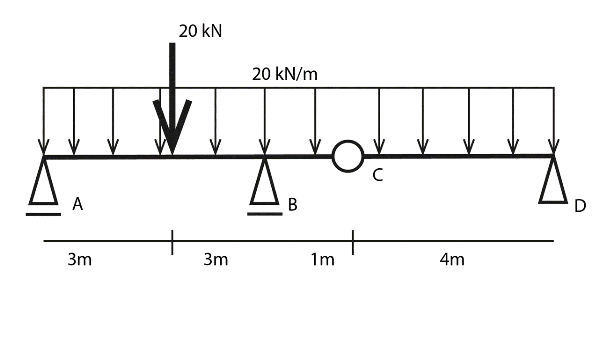

A estrutura abaixo possui um carregamento distribuído ao longo de toda a viga, atuando com cargas pontuais. Sabendo que a viga representada possui uma rótula, e no caso será uma viga Gerber, como engenheiro, você deve fazer as corretas análises na estrutura. Dessa forma, podemos afirmar que as reações de apoio A, B e D são, respectivamente:
Imagem ilustrativa:
(Insira no seu post a imagem da viga Gerber com os apoios A, B, C, D e os carregamentos)
Alternativas:
A) VA = 81,4 kN, VB = –118,5 kN e VD = 49 kN
B) VA = 76 kN, VB = 118 kN e VD = 49 kN
✅ C) VA = 81,4 kN, VB = 118,6 kN e VD = 49 kN
D) VA = 55 kN, VB = 29 kN e VD = 55 kN
E) VA = 121,4 kN, VB = 118,6 kN e VD = 49 kN
Gabarito:
C) VA = 81,4 kN, VB = 118,6 kN e VD = 49 kN
Justificativa (resumo):
Para a resolução correta deste exercício, deve-se começar transformando o trecho C–D em uma viga biapoiada, achando as reações de apoio. Após achar a reação VC = 49 kN e transferi-la para a outra viga como VC = –49 kN, é possível achar as outras duas reações de apoio.
